ГОСТ 26020-83
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК
Сортамент
ГОСТ 26020-83
Hot-rolled steel I-beam with parallel flange edges.
ОКП 09 2500
Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6095 дата введения установлена
01.01.86
Ограничение срока действия снято по протоколу № 2—92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2—93)
- 1. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от55до 400 мм.
- 2. По соотношению размеров и условиям применения двутавры подразделяются на типы:
- Б — нормальные двутавры;
- Ш — широкополочные двутавры;
- К — колонные двутавры.
- 3. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.
- 4. Размеры двутавров, площадь поперечного сечения, линейная плотность и справочные величины приведены в табл. 1.
- 5. Предельные отклонения по размерам и геометрической форме двутавров (черт. 1 и 2) не должны превышать величин, приведенных в табл. 2.
Обозначение к чертежу и табл. 1:

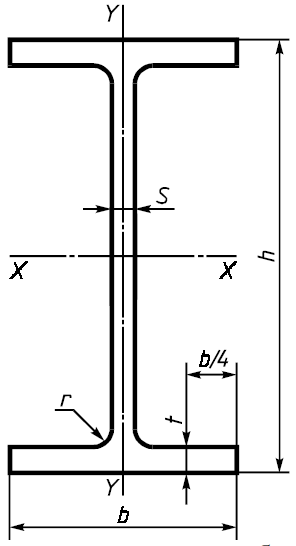

h — высота двутавра; b — ширина полки; V — толщина стенки; W — толщина полки; г — радиус сопряжения; I — момент инерции; W— момент сопротивления; 6 — статистический момент полусечения; i — радиус инерции
Черт. 1
h — высота двутавра; b — ширина полки; V — толщина стенки; W — толщина полки; г — радиус сопряжения; I — момент инерции; W— момент сопротивления; 6 — статистический момент полусечения; i — радиус инерции
Черт. 1
Условные обозначения:

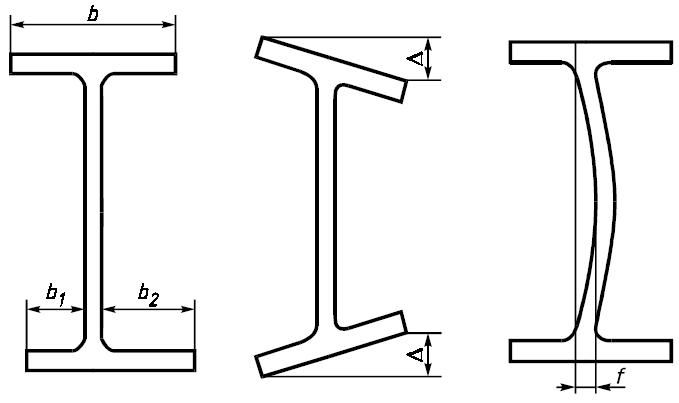

bi — ширина укороченного фланца; Ьг — ширина удлиненного фланца; Д — перекос полки; /— кривизна стенки по высоте сечения
bi — ширина укороченного фланца; Ьг — ширина удлиненного фланца; Д — перекос полки; /— кривизна стенки по высоте сечения
