ГОСТ 5781-82
В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.
(Измененная редакция, Изм. N 4).
1. КЛАССИФИКАЦИЯ И СОРТАМЕНТ
- 1.1. В зависимости от механических свойств арматурную сталь подразделяют на классы А-I (А240), А-II (А300), А-III (А400); А-IV (А600), А-V (А800), А-VI (А1000).
- 1.2. Арматурную сталь изготовляют в стержнях или мотках. Арматурную сталь класса А-I (А240) изготовляют гладкой, классов А-II (А300), А-III (А400), А-IV (А600), А-V (А800) и А-VI (А1000) - периодического профиля. По требованию потребителя сталь классов А-II (А300), А-III (А400), А-IV (А600) и А-V (А800) изготовляют гладкой
- 1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной стали гладкого и периодического профиля, а также предельные отклонения по массе для периодических профилей должны соответствовать указанным в табл.1.
-
1.4. Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.
| Номер профиля | Площадь поперечного | Масса 1 м профиля | |
| (номинальный диаметр стержня dн) | сечения стержня, см2 | Теоретическая; кг | Предельные отклонении, % |
| 6 | 0,283 | 0,222 | +9,0 |
| 8 | 0,503 | 0,395 | -7,0 |
| 10 | 785 | 0,617 | +5,0 |
| 12 | 1,131 | 0,888 | -6,0 |
| 14 | 1,540 | 1,210 | |
| 16 | 2,010 | 1,580 | |
| 18 | 2,540 | 2,000 | |
| 20 | 3,140 | 2,470 | +3,0 |
| 22 | 3,800 | 2,980 | -5,0 |
| 25 | 4,910 | 3,850 | |
| 28 | 6,160 | 4,830 | |
| 32 | 8,010 | 6,310 | |
| 36 | 10,180 | 7,990 | +3,0 |
| 40 | 12,570 | 9,870 | -4,0 |
| 45 | 15,000 | 12,480 | |
| 50 | 19,630 | 15,410 | |
| 55 | 23,760 | 18,650 | +2,0 |
| 60 | 28,270 | 22,190 | -4,0 |
| 70 | 38,480 | 30,210 | |
| 80 | 50,270 | 39,460 | |
-
1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85·10
кг/м. Вероятность обеспечения массы 1 м должна быть не менее 0,9.
-
1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ 2590 для обычной точности прокатки.
-
1.7. Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм - по двухзаходной винтовой линии.
-

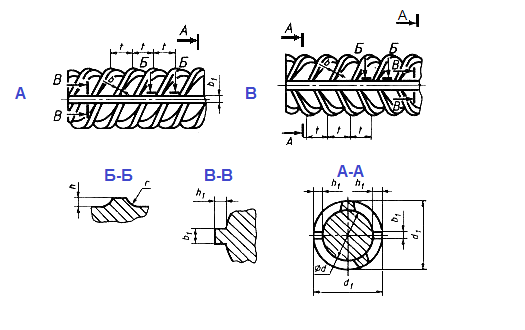

1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на рис.1а, и специального назначения Ас-II (Ас300) профилем, приведенным на рис.2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

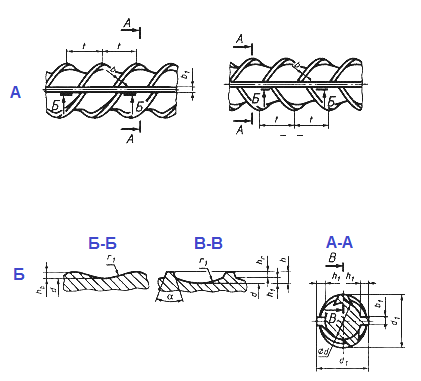

рис. 2
Сталь класса А-III (А400), изготовляемая профилем, приведенным на рис.1б, и классов А-IV (А600), А-V (А800), А-VI (А1000) профилем, приведенным на рис.1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой - левый заходы.Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на рис.1а или 2а.Профиль, приведенный на рис.2а, специального назначения изготовляют по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на рис.2а, б, могут уточняться.
- 1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготовляемого по черт.1а, б, должны соответствовать приведенным в табл.2, а по рис.2а, б - приведенным в табл.3.
- 1.10. Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяют.
- 1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров в одном сечении) не должна превышать суммы плюсового и минусового предельных отклонений по диаметру.
- 1.9-1.11. (Измененная редакция, Изм. N 3).
- 1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А400) диаметром до 10 мм включ. изготовляют в мотках или стержнях, больших диаметров - в стержнях. Арматурную сталь классов А-IV (А600), А-V (А800) и А-VI (А1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм - по согласованию изготовителя с потребителем в мотках.
- 1.13. Стержни изготовляют длиной от 6 до 12 м: - мерной длины; - мерной длины с немерными отрезками длиной не менее 2 м не более 15% от массы партии;- немерной длины.В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 м не более 7% от массы партии.
По согласованию изготовителя с потребителем допускается изготовление стержней от 5 до 25 м.
-
1.14. Предельные отклонения по длине мерных стержней должны соответствовать приведенным в табл.4.
-------------------------------------------------------------------------------------------------------------------------
|
Номер профиля (номинальный диаметр) |
d |
h | d1 | h1 | l | b | b1 | r | ||
| Номин. | Пред. откл. | Номин. | Пред. откл. | |||||||
| 6 | 5,75 | +0,3 -0,5 | 0,5 | ±0,25 | 6,75 | 0,5 | 5 | 0,5 | 1,0 | 0,75 |
| 8 | 7,5 | 0,75 | 9,0 | 0,75 | 0,75 | 1,25 | 1,1 | |||
| 10 | 9,3 | 1,0 | ±0,5 | 11,3 | 1,0 | 7 | 1,0 | 1,5 | 1,5 | |
| 12 | 11,0 | 1,25 | 13,5 | 1,25 | 2,0 | 1,9 | ||||
| 14 | 13,0 | 15,5 | ||||||||
| 16 | 15,0 | 1,5 | 18,0 | 1,5 | 8 | 1,5 | 2,2 | |||
| 18 | 17,0 | 20,0 | ||||||||
| 20 | 19,0 | 22,0 | ||||||||
| 22 | 21,0 | +0,4 | 24,0 | |||||||
| -0,5 | ||||||||||
| 25 | 24,0 | 27,0 | ||||||||
| 28 | 26,5 | +0,4 -0,7 | 2,0 | ±0,7 | 30,5 | 2,0 | 9 | 2,5 | 3,0 | |
| 32 | 30,5 | 34,5 | 10 | 2,0 | 3,0 | |||||
| 36 | 34,5 | 2,5 | 39,5 | 2,5 | 12 | |||||
| 3,5 | ||||||||||
| 40 | 38,5 | 43,5 | ||||||||
| 45 | 43,0 | 3,0 | 49,0 | 3,0 | 15 | 2,5 | 3,5 4,0 | 4,5 | ||
| 50 | 48,0 | 54,0 | ||||||||
| 55 | 53,0 | +0,4 -1,0 | ±1,0 | 59,0 | ||||||
| 60 | 58,0 | 64,0 | 5,0 | |||||||
| 70 | 68,0 | +0,5 -1,1 | 74,0 | 4,5 | 5,5 | |||||
| 80 | 77,5 | 83,5 | ||||||||
Таблица 3 (размеры в мм)
-------------------------------------------------------------------------------------------------------------------------
|
|
d |
h |
d1 |
h1 | ht |
hb |
t |
b |
b1 |
n |
a |
||
| Номин. | Пред. откл. | Номин. | Пред. откл. | ||||||||||
| 10 | 8,7 | "+ 0,3 - 0,5" | 1,6 | ±0,5 | 11,9 | 1,6 | 0,6 | 1,0 | 10 | 0,7 | 1,5 | 11 | 50° |
| 12 | 10,6 | 13,8 | 2,0 | ||||||||||
| 14 | 12,5 | 2,0 | 0,65 -0,85 | 16,5 | 2,0 | 0,8 | 1,2 | 12 | 1,0 | 2,0 | 12 | ||
| 16 | 14,2 | 2,5 | 19,2 | 2,5 | 1,0 | 1,5 | |||||||
| 18 | 16,2 | 21,2 | |||||||||||
| 20 | 18,2 | 23,2 | |||||||||||
| 22 | 20,3 | +0,4 | 25,3 | ||||||||||
| -0,5 | |||||||||||||
| 25 | 23,3 | 28,3 | 14 | 1,2 | 14 | ||||||||
| 28 | 25,9 | +0,4 | 3,0 | +1,0 | 31,9 | 3,0 | 1,2 | 1,8 | 2,5 | ||||
| -0,7 | |||||||||||||
| 32 | 29,8 | 3,2 | 36,2 | 3,2 | 2,0 | 16 | 1,5 | 3,0 | 19 | ||||
| 36 | 33,7 | 3,5 | 40,7 | 3,5 | 1,5 | 18 | |||||||
| 40 | 37,6 | 44,6 | |||||||||||
| Длина стержней, м | Пред. откл. по длине при точности порезки, мм | |
| обычной | повышенной | |
| До 6 включ. | 50 | 25 |
| Св. 6 | 70 | 35 |
Стержни повышенной точности изготовляют по требованию потребителя.
1.15. Кривизна стержней не должна превышать 0,6% измеряемой длины.
Примеры условных обозначений Арматурная сталь диаметром 20 мм, класса А-II (А300):
20-А-II ГОСТ 5781-82
То же, диаметром 18 мм, класса А-I (А240):
18-А-I ГОСТ 5781-82
В обозначение стержней класса А-II (А300) специального назначения добавляют индекс "с": Ас-II (Ас300).
(Измененная редакция, Изм. N 4).
