ГОСТ 8509-93
Настоящий стандарт распространяется на стальные горячекатаные равнополочные уголки. Стандарт полностью соответствует СТ СЭВ 104—74.

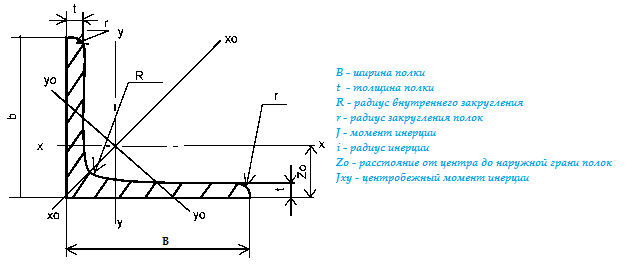

Размеры уголков, площадь поперечного сечения, справочные величины для осей и массы 1 м уголков должны соответствовать указанным на чертеже и в табл.
--------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------
По требованию потребителя предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными +3 -5%.
Отклонение от прямого угла при вершине не должно превышать 35`.
Притупление внешних углов полок (в том числе и угла при вершине) не должно превышать:
0,3 толщины полки—для уголков толщиной до 10 мм включ.; 3,0 мм —для уголков толщиной св. 10 до 16 мм включ.; 5,0 мм —для уголков толщиной св. 16 мм.
Уголки изготовляют длиной от 4 до 12 м:
мерной длины;
кратной мерной длины;
немерной длины;
ограниченной длины в пределах немерной
Допускается изготовлять уголки длиной свыше 12 м.
Предельные отклонения по длине уголков мерной длины или кратной мерной длины не должны превышать в миллиметрах:
+30—при длине 4 м;
+50 — при длине свыше 4 м до 6 м включ.;
+70 — при длине свыше 6 м.
По требованию потребителя +40 мм—для уголков длшой свыше 4 до 7 м; +5 мм на каждый 1 м свыше 7 м.
Кривизна уголков не должна превышать 0,4% длины.
По требованию потребителя изготовляют уголки, кривизна которых не превышает 0,2% длины. Для уголков от № 2 до 4,5 включ. кривизну проверяют по длине 1 м.
Скручивание вокруг продольной оси не допускается.
Размеры поперечного сечения уголка проверяют на расстоянии не менее 500 мм от торца штанги.
Размеры уголков, площадь поперечного сечения, справочные величины для осей и массы 1 м уголков должны соответствовать указанным на чертеже и в табл.
Номер | мм | Площадь | Справочные величины для осей | |||||
уголка | b | t | R | r | поперечного | x-x | ||
сечения, см2 | Ix, см4 | Wx,см3 | ix,см | |||||
2 | 20 | 3 | 3,5 | 1,2 | 1,13 | 0,40 | 0,28 | 0,59 |
4 | 1,46 | 0,50 | 0,37 | 0,58 | ||||
2,5 | 25 | 3 | 1,43 | 0,81 | 0,46 | 0,75 | ||
4 | 1,86 | 1,03 | 0,59 | 0,74 | ||||
5* | 2,27 | 1,22 | 0,71 | 0,73 | ||||
2,8 | 28 | 3 | 4,0 | 1,3 | 1,62 | 1,16 | 0,58 | 0,85 |
3 | 30 | 3 | 4,0 | 1,3 | 1,74 | 1,45 | 0,67 | 0,91 |
4 | 2,27 | 1,84 | 0,87 | 0,80 | ||||
5* | 2,78 | 2,20 | 1,06 | 0,89 | ||||
3,2 | 32 | 3 | 4,5 | 1,5 | 1,86 | 1,77 | 0,77 | 0,97 |
4 | 2,43 | 2,26 | 1,0 | 0,96 | ||||
3,5 | 35 | 3 | 2,04 | 2,35 | 0,93 | 1,07 | ||
4 | 2,17 | 3,01 | 1,21 | 1,06 | ||||
5 | 3,28 | 3,61 | 1,47 | 1,05 | ||||
4 | 40 | 3 | 5,0 | 1,7 | 2,35 | 3,55 | 1,22 | 1,23 |
4 | 3,08 | 4,58 | 1,60 | 1,22 | ||||
5 | 3,79 | 5,53 | 1,95 | 1,21 | ||||
6* | 4,48 | 6,41 | 2,30 | 1,20 | ||||
4,5 | 45 | 3 | 2,65 | 5,13 | 1,56 | 1,39 | ||
4 | 3,48 | 6,63 | 2,04 | 1,38 | ||||
5 | 4,29 | 8,03 | 2,51 | 1,37 | ||||
6* | 5,08 | 9,35 | 2,95 | 1,36 | ||||
5 | 40 | 3 | 5,5 | 1,8 | 2.96 | 7,11 | 1,94 | 1,55 |
4 | 3,89 | 9,21 | 2,54 | 1,54 | ||||
5 | 4,80 | 11,20 | 3,13 | 1,53 | ||||
6 | 5,69 | 13.07 | 3,69 | 1,52 | ||||
7* | 6.56 | 14,84 | 4,23 | 1,50 | ||||
8* | 7.41 | 16,51 | 4,76 | 1,49 | ||||
5,6 | 56 | 4 | 6,0 | 2,0 | 4,38 | 13,10 | 3,21 | 1,73 |
5 | 5,41 | 15,97 | 3,96 | 1,72 | ||||
6* | 60 | 4 | 7,0 | 2,3 | 4,72 | 16,21 | 3,70 | 1,85 |
5 | 5,83 | 19,79 | 4,56 | 1,84 | ||||
6 | 6,92 | 23,21 | 5,40 | 1,83 | ||||
8 | 9,04 | 29,55 | 7,00 | 1,81 | ||||
10 | 11,08 | 35,32 | 8,52 | 1,79 | ||||
6,3 | 63 | 4 | 4.96 | 18,86 | 4,09 | 1,95 | ||
5 | 6.13 | 23,10 | 5,05 | 1,94 | ||||
6 | 7,28 | 27,06 | 5,98 | 1,93 |
Номер | t, mm | Справочные величины для осей | Масса 1м | ||||||
уголка | хo-хo | yo-yo | Jxy,см4 | Zo,см | уголка,кг | ||||
Jxo max,см4 | ixo max,см | Jyo min,см4 | Wyo,см3 | iyo min ,см | |||||
2 | 3 | 0,63 | 0,75 | 0,17 | 0,20 | 0,39 | 0,23 | 0,60 | 0,89 |
4 | 0,75 | 0,73 | 0,22 | 0,24 | 0,38 | 0,28 | 0,64 | 1,15 | |
2,5 | 3 | 1,29 | 0,95 | 0,34 | 0,33 | 0,49 | 0,47 | 0,73 | 1,12 |
4 | 1,62 | 0,93 | 0,44 | 0,41 | 0,48 | 0,59 | 0,76 | 1,46 | |
5* | 1,91 | 0,92 | 0,53 | 0,47 | 0,48 | 0,69 | 0,80 | 1,78 | |
2,8 | 3 | 1,84 | 1,07 | 0,48 | 0,42 | 0,55 | 0,68 | 0,80 | 1,27 |
3 | 3 | 2,30 | 1,15 | 0,60 | 0,53 | 0,.59 | 0,85 | 0,85 | 1,36 |
4 | 2,92 | 1,13 | 0,77 | 0,61 | 0,58 | 1,08 | 0,89 | 1,78 | |
5* | 3,47 | 1,12 | 0,94 | 0,71 | 0,58 | 1,27 | 0,93 | 2,18 | |
3,2 | 3 | 2,80 | 1,23 | 0,74 | 0,59 | 0,63 | 1,03 | 0,89 | 1,46 |
4 | 3,58 | 1,21 | 0,94 | 0,71 | 0,62 | 1,32 | 0,94 | 1,91 | |
3,5 | 3 | 3,72 | 1,35 | 0,97 | 0,71 | 0,69 | 1,37 | 0,97 | 1,60 |
4 | 4,76 | 1,33 | 1,25 | 0,88 | 0,68 | 1,75 | 1,01 | 2,10 | |
5 | 5,71 | 1,32 | 1,52 | 1,02 | 0,68 | 2,10 | 1,05 | 2,58 | |
4 | 3 | 5,63 | 1,55 | 1,47 | 0,95 | 0,79 | 2,08 | 1,09 | 1,85 |
4 | 7,25 | 1,53 | 1,90 | 1,19 | 0,78 | 2,68 | 1,13 | 2,42 | |
5 | 8,75 | 1,52 | 2,30 | 1,39 | 0,78 | 3,22 | 1,17 | 2,98 | |
6* | 10,13 | 1,50 | 2,70 | 1,58 | 0,78 | 3,72 | 1,21 | 3,52 | |
4,5 | 3 | 8,13 | 1,75 | 2,12 | 1,24 | 0,89 | 3,00 | 1,21 | 2,08 |
4 | 10,52 | 1,74 | 2,74 | 1,54 | 0,89 | 3,89 | 1,26 | 2,73 | |
5 | 12,74 | 1,72 | 3,33 | 1,81 | 0,88 | 4,71 | 1,30 | 3,37 | |
6* | 14,80 | 1,71 | 3,90 | 2,06 | 0,88 | 5,45 | 1,34 | 3,99 | |
5 | 3 | 11,27 | 1,95 | 2,95 | 1,57 | 1,00 | 4,16 | 1,33 | 2,32 |
4 | 14,53 | 1,94 | 3,80 | 1,95 | 0,99 | 5,42 | 1,38 | 3,05 | |
5 | 17,77 | 1,92 | 4,63 | 2,30 | 0,98 | 6,57 | 1,42 | 3,77 | |
6 | 20,72 | 1,91 | 5,43 | 2,63 | 0,98 | 7,65 | 1,46 | 4,47 | |
7* | 22,43 | 1,89 | 6,21 | 2,93 | 0,97 | 8,63 | 1,50 | 5,15 | |
8* | 25,03 | 1,87 | 6,98 | 3,22 | 0,97 | 9,52 | 1,53 | 5,82 | |
5,6 | 4 | 20,79 | 2,18 | 5,41 | 2,52 | 1,11 | 7,69 | 1,52 | 3,44 |
5 | 25,36 | 2,16 | 6,59 | 2,97 | 1,10 | 9,41 | 1,57 | 4,25 | |
6* | 4 | 25,69 | 2,33 | 6,72 | 2,93 | 1,19 | 9,48 | 1,62 | 3,71 |
5 | 31,40 | 2,32 | 8,18 | 3,49 | 1,18 | 11,61 | 1,66 | 4,58 | |
6 | 36,81 | 2,31 | 9,60 | 3,99 | 1,18 | 13,60 | 1,70 | 5,43 | |
8 | 46,77 | 2,27 | 12,34 | 4,90 | 1,17 | 17,22 | 1,78 | 7,10 | |
10 | 55,64 | 2,24 | 15,00 | 5,70 | 1,16 | 20,32 | 1,85 | 8,70 | |
6,3 | 4 | 29,90 | 2,45 | 7,81 | 3,26 | 1,25 | 11,00 | 1,69 | 3,90 |
5 | 35,80 | 2,44 | 9,52 | 3,87 | 1,25 | 13,70 | 1,74 | 4,81 | |
6 | 42,91 | 2,43 | 11,18 | 4,44 | 1,24 | 15,90 | 1.78 | 5,72 |
Номер | мм | Площадь | Справочные величины для осей | |||||
уголка | b | t | R | r | поперечного | x-x | ||
сечения, см2 | Ix, см4 | Wx,см3 | ix,см | |||||
7 | 70 | 4,5 | 8,0 | 2,7 | 6,20 | 29,04 | 5,67 | 2,16 |
5 | 6,86 | 31,94 | 6,27 | 2,16 | ||||
6 | 8,15 | 37,58 | 7,43 | 2,15 | ||||
7 | 9,42 | 42,98 | 8,57 | 2,14 | ||||
8 | 10,67 | 48,16 | 9,68 | 2,12 | ||||
10* | 13,11 | 57,90 | 11,82 | 2,10 | ||||
7,5 | 75 | 5 | 9,0 | 3,0 | 7,39 | 39,53 | 7,21 | 2,31 |
6 | 8,78 | 46,57 | 8,57 | 2,30 | ||||
7 | 10,15 | 53,34 | 9,89 | 2,29 | ||||
8 | 11,50 | 59,84 | 11,18 | 2,28 | ||||
9 | 12,83 | 66,10 | 12,43 | 2,27 | ||||
8 | 80 | 5,5 | 8,63 | 52,68 | 9,03 | 2,47 | ||
6 | 9,38 | 56,97 | 9,80 | 2,47 | ||||
7 | 10,85 | 65,31 | 11,32 | 2,45 | ||||
8 | 12,30 | 73,36 | 12,80 | 2,44 | ||||
10* | 15,14 | 83,58 | 15,67 | 2,42 | ||||
12* | 17,90 | 102,74 | 18,42 | 2,40 | ||||
9 | 90 | 6 | 10,0 | 3,3 | 10,61 | 82,10 | 12,49 | 2,78 |
7 | 12,28 | 94,30 | 14,45 | 2,77 | ||||
8 | 13,93 | 106,11 | 16,36 | 2,76 | ||||
9 | 15,60 | 118,00 | 18,29 | 2,75 | ||||
10* | 17,17 | 128,60 | 20,07 | 2,74 | ||||
12* | 20,33 | 149,67 | 23,85 | 2,71 | ||||
10 | 100 | 6,5 | 12,0 | 4,0 | 12,82 | 122,10 | 16,69 | 3,09 |
7 | 13,75 | 130,59 | 17,90 | 3,08 | ||||
8 | 15,60 | 147,19 | 20,30 | 3,07 | ||||
10 | 19,24 | 178,95 | 24,97 | 3,05 | ||||
12 | 22,80 | 208,90 | 29,47 | 3,03 | ||||
14 | 26,28 | 237,15 | 33,83 | 3,00 | ||||
15* | 27,99 | 250,68 | 35,95 | 2,99 | ||||
16 | 29,68 | 263,82 | 38,04 | 2,98 | ||||
11 | 110 | 7 | 15,15 | 175,61 | 21,83 | 3,40 | ||
8 | 17,20 | 198,17 | 24,77 | 3,39 | ||||
12* | 120 | 8 | 4,6 | 18,80 | 259,75 | 29,68 | 3,72 | |
10 | 23,24 | 317,16 | 36,59 | 3,69 | ||||
12 | 27,60 | 371,80 | 43,30 | 3,67 | ||||
15 | 33,99 | 148,90 | 52,96 | 3,63 | ||||
12,5 | 125 | 8 | 14,0 | 19,69 | 294,36 | 32,20 | 3,87 | |
9 | 22,0 | 327,48 | 36,00 | 3,86 | ||||
10 | 24,33 | 359,82 | 39,74 | 3,85 | ||||
12 | 28,89 | 422,23 | 47,06 | 3,82 | ||||
14 | 33,37 | 481,76 | 54,17 | 3,80 | ||||
16 | 37,37 | 538,56 | 61,09 | 3,78 | ||||
14 | 140 | 9 | 24,72 | 465,72 | 45,55 | 4,34 | ||
10 | 27,33 | 512,29 | 50,32 | 4,33 | ||||
12 | 32,49 | 602,49 | 59,66 | 4,31 | ||||
15* | 150 | 10 | 29,33 | 634,76 | 58,07 | 4,65 | ||
12 | 34,89 | 747,48 | 68,90 | 4,63 | ||||
15 | 43,08 | 908,38 | 84,66 | 4,59 | ||||
18 | 51,09 | 1060,08 | 99,86 | 4,56 | ||||
16 | 160 | 10 | 16,0 | 5,3 | 31,43 | 774,24 | 66,19 | 4,96 |
11 | 34,42 | 844,21 | 72,44 | 4,95 | ||||
12 | 37,39 | 912,89 | 78,62 | 4,94 | ||||
14 | 43,57 | 1046,47 | 90,77 | 4,92 | ||||
16 | 49,07 | 1175,19 | 102,64 | 4,89 | ||||
18 | 54,79 | 1290,24 | 114,24 | 4,87 | ||||
20 | 60,40 | 1418,85 | 125,60 | 4,85 | ||||
18 | 180 | 11 | 38,80 | 1216,44 | 92,47 | 5,60 | ||
12 | 42,19 | 1316,62 | 100,41 | 5,59 | ||||
15* | 52,18 | 1607,36 | 123,74 | 5,55 | ||||
18* | 61,99 | 1884,07 | 146,36 | 5,51 | ||||
20* | 68,43 | 2061,11 | 161,07 | 5,49 | ||||
20 | 200 | 12 | 18,0 | 6,0 | 47,10 | 1822,78 | 124,61 | 6,22 |
13 | 50,85 | 1960,77 | 134,44 | 6,21 | ||||
14 | 54,60 | 2097,00 | 144,17 | 6,20 | ||||
16 | 61,98 | 2362,57 | 163,37 | 6,17 | ||||
18* | 69,30 | 2620,64 | 182,22 | 6,15 | ||||
20 | 76,54 | 2871,47 | 200,73 | 6,12 | ||||
24* | 90,78 | 3350,66 | 236,77 | 6,08 | ||||
25 | 94,29 | 3466,21 | 245,59 | 6,06 | ||||
30 | 111,54 | 4019,60 | 288,57 | 6,00 | ||||
22 | 220 | 14 | 21,0 | 7,0 | 60,38 | 2814,36 | 175,18 | 6,82 |
16 | 68,58 | 3175,44 | 198,71 | 6,31 | ||||
25 | 250 | 16 | 24,0 | 8,0 | 78,40 | 4717,10 | 258,43 | 7,76 |
18 | 87,72 | 5247,24 | 288,82 | 7,73 | ||||
20 | 96,96 | 5764,87 | 318,76 | 7,71 | ||||
22 | 106,12 | 6270,32 | 348,26 | 7,09 | ||||
25 | 119,71 | 7006,39 | 391,72 | 7,65 | ||||
28 | 133,12 | 7716,86 | 434,25 | 7,61 | ||||
30 | 141,96 | 8176,52 | 462,11 | 7,59 |
Номер уголка | Предельные отклонения, мм | ||||||
по ширине полки | по толщине полки | ||||||
до 6 включ. | от 6,5 до 9 включ. | св.9 | |||||
А | В | А | В | А | В | ||
от 2 до 4,5 | ±1,0 | +0,2 | ±0,3 | — | — | — | — |
-0,3 | |||||||
05.сен | ±1,5 | 0,3 | +0,2 | +0,3 | +0,3 | +0,4 | |
+0,2 | -0,4 | -0,5 | -0,5 | -0,5 | -0,5 | ||
окт.15 | ±2,0 | -0,4 | |||||
— | +0,3 | +0,4 | +0,3 | +0,4 | |||
16 - 20 | ±3,0 | — | -0,5 | -0,5 | -0,6 | -0,6 | |
— | |||||||
22 - 25 | ±4,0 | — | — | — | +0,4 | +0,5 | |
— | -0,7 | -0,7 | |||||
— | — | — | |||||
+0,5 | +0,5 | ||||||
-0,8 | -0,8 |
По требованию потребителя предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными +3 -5%.
Отклонение от прямого угла при вершине не должно превышать 35`.
Притупление внешних углов полок (в том числе и угла при вершине) не должно превышать:
0,3 толщины полки—для уголков толщиной до 10 мм включ.; 3,0 мм —для уголков толщиной св. 10 до 16 мм включ.; 5,0 мм —для уголков толщиной св. 16 мм.
Уголки изготовляют длиной от 4 до 12 м:
мерной длины;
кратной мерной длины;
немерной длины;
ограниченной длины в пределах немерной
Допускается изготовлять уголки длиной свыше 12 м.
Предельные отклонения по длине уголков мерной длины или кратной мерной длины не должны превышать в миллиметрах:
+30—при длине 4 м;
+50 — при длине свыше 4 м до 6 м включ.;
+70 — при длине свыше 6 м.
По требованию потребителя +40 мм—для уголков длшой свыше 4 до 7 м; +5 мм на каждый 1 м свыше 7 м.
Кривизна уголков не должна превышать 0,4% длины.
По требованию потребителя изготовляют уголки, кривизна которых не превышает 0,2% длины. Для уголков от № 2 до 4,5 включ. кривизну проверяют по длине 1 м.
Скручивание вокруг продольной оси не допускается.
Размеры поперечного сечения уголка проверяют на расстоянии не менее 500 мм от торца штанги.
