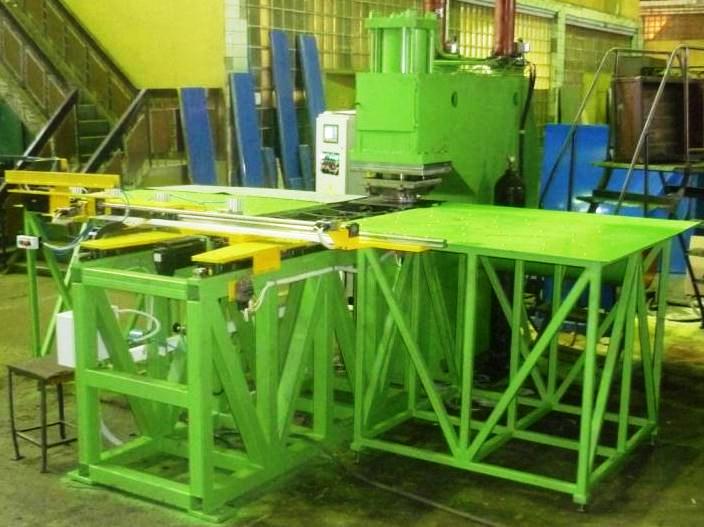

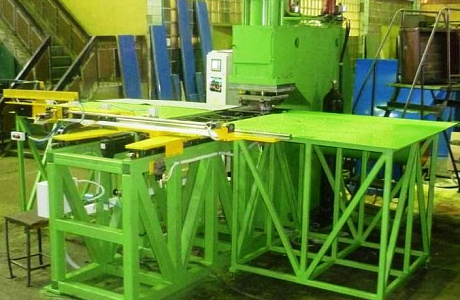

Пресс с ЧПУ для вырубки колец из паронита модели ПГКПФ3

Пресс гидравлический с ЧПУ ус. 630 кн предназначен для вырубки из листового материала в автоматическом режиме прокладок различных размеров и конфигураций.
Проектировался и изготавливался для вырубки кольцевых прокладок из паронитовых листов 1500 х 2000 мм и толщиной 2 мм.
Наибольший диаметр вырубаемой прокладки - до 300 мм. За один ход ползуна пресса вырубается несколько типоразмеров концентричных прокладок, которые после вырубки при обратном ходе ползуна запрессовываются в лист.
В процессе последующей обработки лист паронита изгибается по форме специального лотка, расположенного за штампом, и вырубленные прокладки высыпаются из листа на дно лотка, а оттуда удаляются оператором.
Выбирая оптимальные перемычки между прокладками и координаты вырубаемых из листа прокладок, достигается максимальный коэффициент использования материала, который в ряде случаев составляет - 0,9.
В конструкции пресса используются передачи винт-гайка качения, позволяющие обрабатывать за один постанов и без перехвата листы с габаритами 1500х2000 мм.
Механизм точной регулировки величины хода штока гидроцилиндра позволяет регулировать величину захода пуансона в матрицу с точностью +/- 1.0 мм.
Верхняя часть штампа перемещается по шариковым направляющим, что обеспечивает равномерный зазор между пуансонами и матрицами.
Средняя производительность достигает 50 ходов в минуту.
Данный вид оборудования может быть использован для вырубки различных изделий из листового металла, паронита, картона, пластика и т.д.
Вырубка колец на листе производится в шахматном порядке, что приводит к значительной экономии материала.
