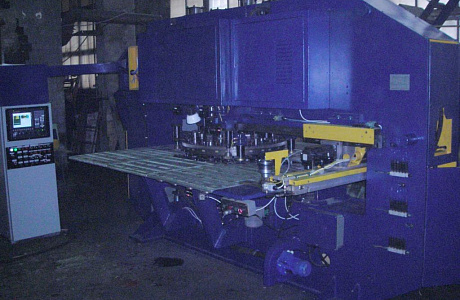

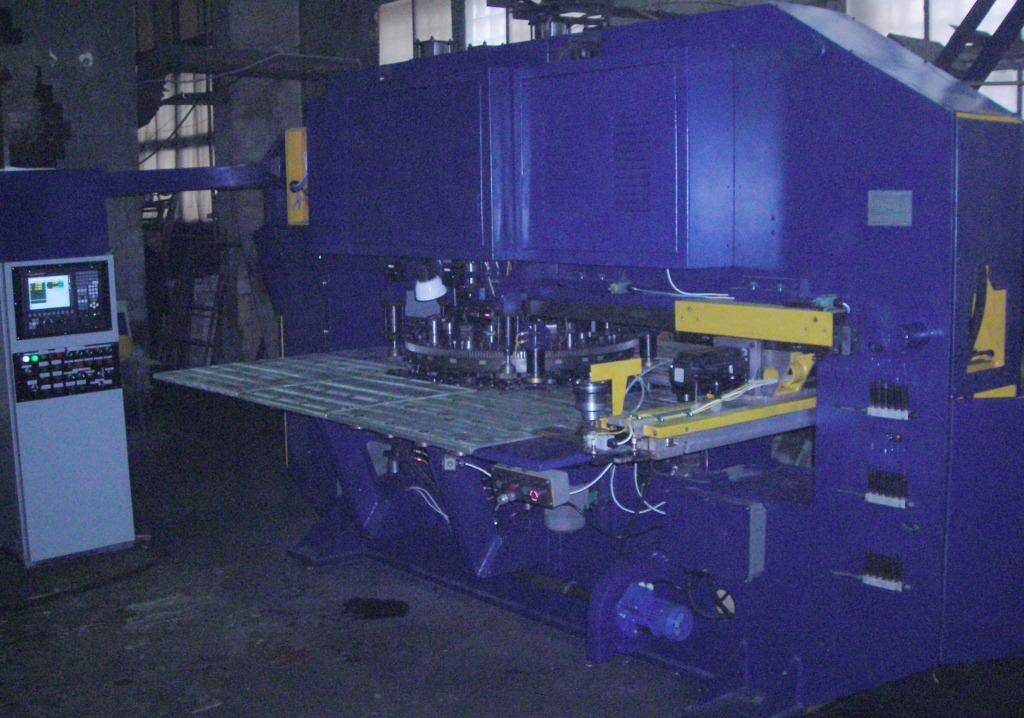

Координатно-револьверный пресс мод. ОЦКО126Ф4

Пресс координатно-пробивной модели ОЦК0126Ф4 предназначен для автоматизации производственного процесса изготовления деталей типа панелей, шасси, крышек, шайб, поклевок, отбортовок, жалюзи из листового материала с выполнением операций пробивки и вырубки отверстий, контурной и прямолинейной высечки, зачистки фрезерованием гребешков высеченных контуров, а при оснащении лазером - лазерной резки контуров.
Пресс имеет станину закрытого типа повышенной жесткости, на которой расположены все основные узлы пресса: привод ползунов, револьверная головка с комплектами инструмента, координатный стол с двумя взаимно перпендикулярными каретками и листодержателями.
Привод ползуна(ов) представляет собой безмуфтовый кривошипно-рычажный механизм включения, обеспечивающий до 200 единичных включений ползуна при 400 непрерывных ходах. Приводы ползунов оснащены уравновешивателями и самовосстанавливающимися предохранителями по усилию.
Револьверная головка с комплектами быстросъемного и легко переналаживаемого инструмента изготовлена по специальной технологии, позволяющей добиться высокой точности взаимного расположения гнезд для инструмента.
Вырубные прессы оснащены устройствами, ЧПУ NC210, 201, NC110. УЧПУ обеспечивает диагностирование причин остановок в работе, программирование в предварительном наборе или с компьютера, в т.ч. через DNC-терминал с последующим их хранением в памяти. Размер заготовки лист 1600 х2500 мм. 28 позиций инструмента. Усилие пресса - 40 тс. Частота рабочих ходов - 300 в минуту. Наибольшая толщина листа - 6 мм.
