Вертикальный хонинговальный станок одно-шпиндельный Модель 385

Вертикальный хонинговальный станок одно-шпиндельный Модель 385
Станок предназначен для хонингования отверстий.
Основные характеристики:
Наименьший и наибольший диаметр обрабатываемого отверстия в мм    150-500
Вылет шпинделя в мм    550
Наименьшее и наибольшее расстояние от торца шпинделя до поверхности стола в мм    2060—3810
Наименьший и наибольший ход шпинделя в мм    75—1750
Число скоростей шпинделя    6
Пределы чисел оборотов шпинделя в минуту    25—150
Пределы скорости возвратно-поступательного движения шпиндельной головки в м/мин    0—15
Размеры стола в мм    1000X1000
Мощность главного электродвигателя в квт    20
Габариты станка (длина X ширина X высота) вмм    3325Х1600Х6465
Вес станка в кг    14000
Год выпуска    1982
Оптовая цена станка в руб.    1.560.000

ОПИСАНИЕ:
Хонинговальный вертикальный полуавтомат модели З85 является представителем группы хонинговальных станков, охватывающих размеры обрабатываемых отверстий 150—500 мм. Детали могут быть чугунные и стальные (с термообработкой или без нее).
Станок модели З85 работает по принципу совмещения двух движений головки: вращательного и возвратно-поступательного.

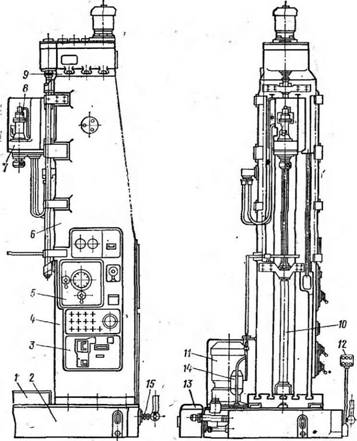

Основные механизмы станка смонтированы на фундаментной плите и колонне. На плите располагается электродвигатель насосной установки и насосная установка для подачи смазочно-охлаждающей жидкости. В связи с этим внутренняя полость фундаментной плиты разделена перегородкой и представляет собой два резервуара. На колонне монтируют коробку скоростей, а по цилиндрическим скалкам, установленным вдоль колонны станка, перемещается шпиндельная головка. Ее привод осуществляется плунжерным механизмом. Внутри колонны размещена вся гидроаппаратура: механизм управления гидроприводом, пульт управления и гидропанель. На шпиндельной головке смонтирован механизм разжима брусков хона. Стол может быть выведен из зоны обработки по направляющим плиты станка. На столе устанавливается необходимое приспособление.
Смазочно-охлаждающая жидкость очищается от отходов с помощью магнитного сепаратора. Теплообменник позволяет охлаждать масло в гидроприводе и смазочно-охлаждающую жидкость. Специальным автоматическим регулятором обеспечивается подача воды в змеевики, установленные в обоих резервуарах. Диапазоны настройки температуры З0-40° С. Управление станком может осуществляться и с выносного пульта.
