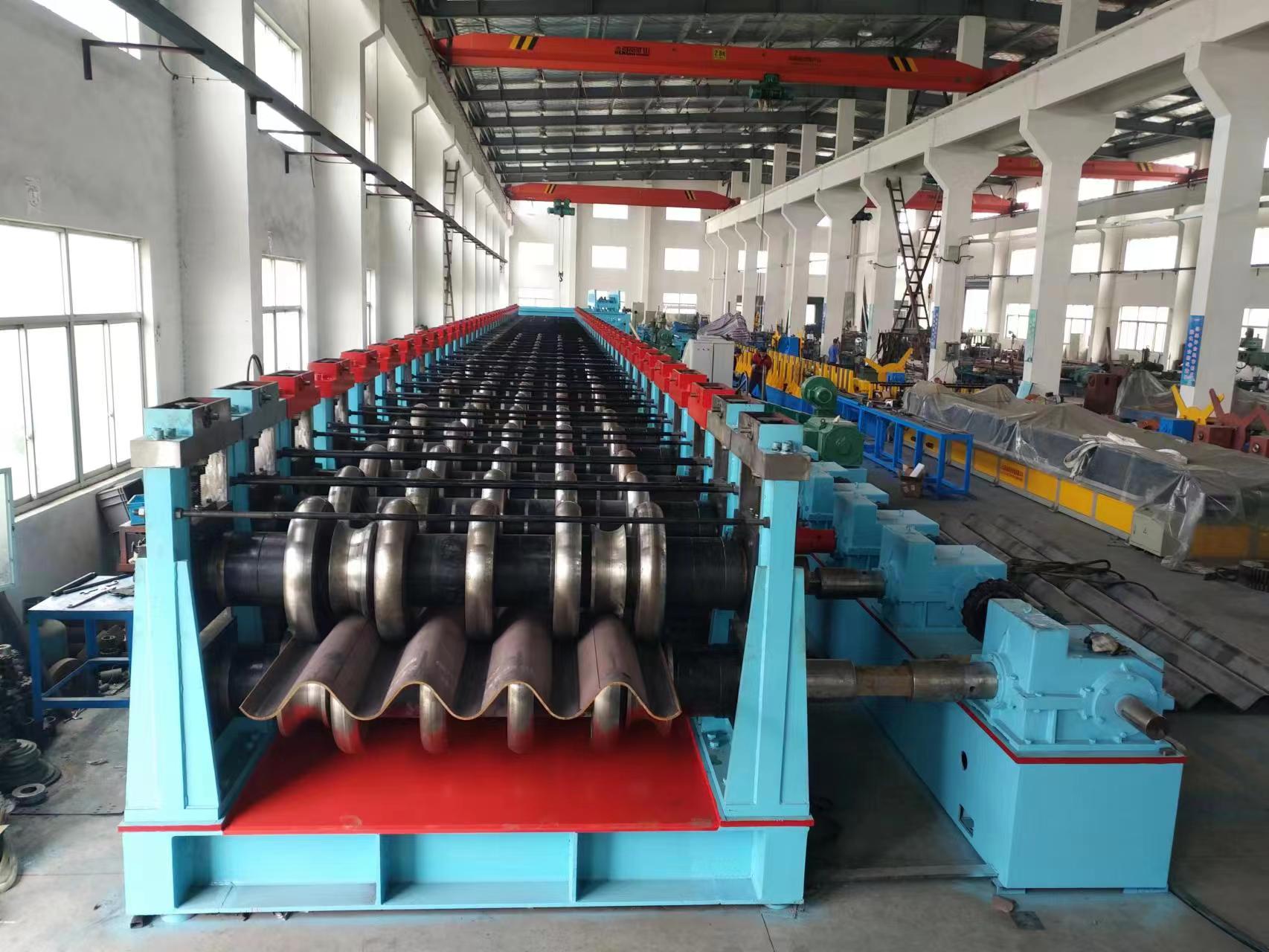

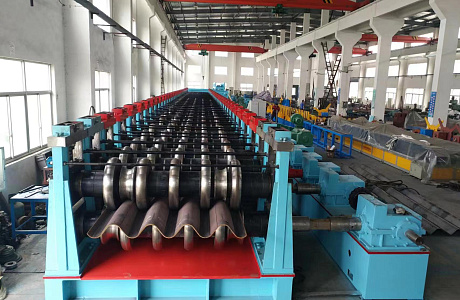

Линия по производству гофрированного листа

Линия по производству гофрированного листа
ООО Цзинь Бинь
WhatsApp：+86 159 8234 7117 Саша
Email: jinbinls@stroy999.ru
Процесс формования：
Технология процесса：
Подача и размотка рулонов － машина предварительной калибровки с несколькими роликами - резка фиксированной длины － (автоматическая транспортировка) Сервоподача, штамповка - (автоматическая транспортировка) - прокатка гофрированного листа －приемный стол

Технические требования：
1.Условия производства оборудования：
2.Площадь оборудования: 50×4×6 (длина*ширина* высота) метров.
3.Направление подачи оборудования: подача влево.
4.Параметры напряжения 380В, 50Гц, 3-фазное.
5.Гидравлическое масло: 46# гидравлическое масло.
6.Трансмиссионное масло: 18# гиперболическое трансмиссионное масло.
7.Общая мощность двигателя: около 220 кВт.
8.Основные технические параметры оборудования
9.Ширина обрабатывающей полосы: 1500 мм
10.Толщина листа, обрабатываемого оборудованием: 2-8 мм
11.Низкоуглеродистая сталь, холоднокатаный лист, оцинкованный лист и т.д.；
12.Длина заготовки настраивается заказчиком
13.Точность фиксации длины заготовки：
1)Допуск по ширине составляет ±3,0 мм
2)Допуски по шагу всех отверстий составляют ±1 мм
3)Допуск по общей длине профиля составляет ±1.5 мм
4)Допуск на расстояние волны составляет ±0,5 мм
5)Допуск для двух самых дальних пиков составляет ±2,0 мм
6)Точность глубины волны формованной заготовки составляет ±1 мм

Ассортимент прокатной продукции
1.Это линия может выполнять процессы выравнивания, резки, формовки, штамповки и гибки профилей.
2.Продукт: Гофрированный картон
3.Ширина формующей передней пластины 1500 мм
4.Расстояние волны составляет 150 мм；
5.Глубина волны составляет 50 мм；
6.Радиус желоба R28 мм
