Колонка управления задвижками с электрическим приводом
- Страна
- Россия
- Регион
- Москва и Московская область
- 460957@mail.ru
- Сайт
- http://kolonki.hop.ru
- Телефон
- 8(987) 2738677
- Организация
- ООО Сигнал
- Категория
- Продам(предложение)
Колонки управления (колонка управления задвижками, колонка дистанционного управления) предназначены для дистанционного управления клиновыми задвижками, шиберными, шлюзовыми, фланцевыми и межфланцевыми затворами с ручным или электрическим приводом. Колонки могут применяться на сооружениях водоснабжения и канализации.
I. Климатическое исполнение
У1 – для умеренного климатического исполнения ГОСТ 15150
ХЛ 1 – для холодного климатического исполнения ГОСТ 15150
II. Глубина заложения
От 2 до 7 метров с градацией 0,5м (глубина заложения считается от оси трубопровода до верха плиты перекрытия колодца, в случае поставки колонки с удлинителем от оси трубопровода до верхнего фланца удлинителя).
III. Тип шпинделя задвижки
В – задвижка с выдвижным шпинделем
Н – задвижка с невыдвижным шпинделем
V. Тип привода
А, Б, В, Г, Д – для задвижек под электропривод или редуктор по СТ ЦКБА 062-2009
Изготовление колонок с присоединительными размерами привода по ISO
Р – задвижка с ручным приводом (маховиком)
Наименование детали
Корпус колонки — ст. 20, ст. 09Г2С*;
Маховик ст. 20, ст. 09Г2С*;
Опорный фланец ст. 20, ст. 09Г2С*;
Штанга ст. 20, ст. 09Г2С*
Пример условного обозначения:
1.Колонка управления задвижками DN100 под электропривод тип А, выпуск 1, длина колонки (L=1020 мм).
2.Колонка управления задвижками DN250 с ручным. приводом выпуск 5, длина колонки (L=1020 мм).
ПРАЙС-ЛИСТ
стоимость колонок управлления задвижками серии 3.901-13
Вид колонки Эскиз Ду задвижки Длина Цена с НДС *
ду 50-80 L=1000 мм 13 500 р.
L=1500 мм 14 000 р.
L=2000 мм 14 500 р.
L=2500 мм 15 500 р.
L=3000 мм 16 000 р.
ду 100-300 L=1000 мм 14 300 р.
L=1500 мм 16 300 р.
L=2000 мм 17 300 р.
L=2500 мм 18 800 р.
L=3000 мм 19 800 р.
ду 350-500 L=1000 мм 15 900 р.
L=1500 мм 17 800 р.
L=2000 мм 18 900 р.
L=2500 мм 19 500 р.
L=3000 мм 22 400 р.
* - не является публичной офертой
L— фактическая длина штанги с креплением к штурвалу задвижки.
Пьедестал 800 мм 900 мм 1000 мм (стандарт) входит в стоимость.
Кронштейн для крепления колонки управления к стенке колодца при глубине установки запорной арматуры свыше 2000 мм

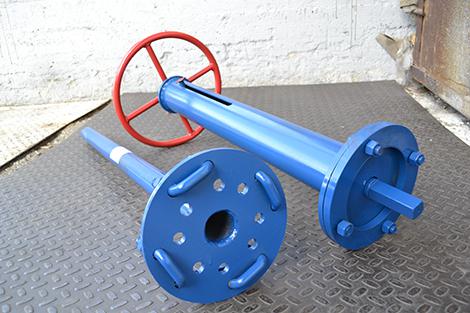

Колонка управления задвижками с электрическим приводом Колонки управления задвижками предназначены для дистанционного управления с ручным и электрическим приводом, применяются в сооружениях водоснабжения и канализации.
Конструкция колонки разработана применительно к задвижкам, обеспечивает управление задвижкой с глубиной заложения от 2 м до 7 м.
Конструкция колонки включает в себя следующие основные узлы: колонку поз.1, штангу поз.2, черт. ТМ73.06.00.00.СБ
Конструкция колонки управления задвижками с электрическим приводом включает в себя: подставку, штангу, переходник, приводной вал и вал кулачковый.
Конструкция колонки управления задвижками с ручным приводом включает в себя: штангу и собственно колонку.
Для переоборудования задвижек с ручным приводом на дистанционное управление маховик с задвижек не снимается, а вращательное движение шпинделю задвижки передается через маховик и штангу, которая скобами присоединяется к маховику задвижки.
При переоборудовании задвижек с электрическим приводом на дистанционное управление электропривод задвижки снимается и монтируется на подставке.
Колонки для управления задвижками серии 3.901-13
Колонки управления задвижкамиКолонки управления задвижками Ду100-150мм.
под эл. привод типа А Серия 3.901-13 Выпуск 1
Колонки управления задвижками Ду200-400мм.
под эл. привод типа Б Серия 3.901-13 Выпуск 2
Колонки управления задвижками Ду500-1000мм.
под эл. привод типа В Серия 3.901-13 Выпуск 3 Колонка управления задвижками с электрическим приводом
Колонки управления задвижками Ду800-1200мм.
под эл. привод типа Г Серия 3, 901-13 Выпуск 4
Колонки управления задвижками. Ду100-250мм.
Серия 3.901-13 Выпуск 5
Колонки управления задвижками Ду300-400мм.
Серия 3.901-13 Выпуск 6
Данное нестандартное оборудование производится также по чертежам заказчика из стали ст.20, О9Г2С, ст. 45, 3СП, 12х18н10т, 10х17н13м2т, 15х5м, ХН65МВ и других спец сталей
Проект типовых конструкций «Колонка управления задвижками с ручным и электрическим приводом разработан разработан на основании утвержденного Главпромстройпроектом Госстроя СССР перечня-гафика разработки узлов и деталей сооружений водоснабжения п.19 раздел VII плана типового проектирования
