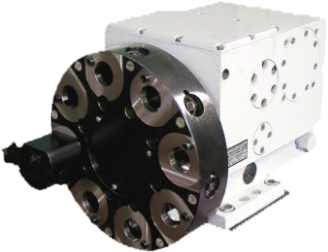

Головка автоматическая многопозиционная УГ8

Назначение
Головки автоматические универсальные являются узлами токарных станков с различными системами числового программного управления и предназначены для крепления, установки и автоматической индексации режущего и вспомогательного инструмента. Головки  УГ8 имеют повышенный по сравнению с ранее выпускавшимися головками ресурс надежности по наработке на отказ.

Технические характеристики
1. Расстояние от базовой плоскости до оси автоматической головки, мм … 121
2. Количество позиций … 6
3. Размер отверстия под резцедержатель по ГОСТ 24900-81, мм … D40H7
4. Максимально допустимый крутящий момент от усилия резания, kH х м … 2,8
5. Стабильность фиксации инструмента, мкм:
- в радиальном направлении … 3
- в осевом направлении … 6
6. Мощность электродвигателя, кВт … 0,37
7. Габаритные размеры головки без инструментальных блоков, мм не более:
- длина х ширина х высота … 421х335х351
8. Масса (нетто/брутто), кг, не более … 165/185
9. Направление вращения … реверсивное
10. Посадочная поверхность для инструментального диска:
- диаметр, мм … D50h6
- длина, мм … 15
11. Габаритные размеры упаковки, мм, не более … 540х430х550

Поставляется то требованию заказчика за отдельную плату
1. УГ9326.0000.009 компенсатор – 1 шт.
2. УГ9326.0000.010 компенсатор – 1 шт.
3. 291.341.121 резцедержатель с перпендикулярным пазом – 3 шт.
4. 291.341.221 резцедержатель с параллельным пазом – 3 шт.
5. 291.342.132 резцедержатель для осевого инструмента – 1 шт.
6. 291.342.222 резцедержатель для осевого инструмента со смещенной осью – 1 шт.
