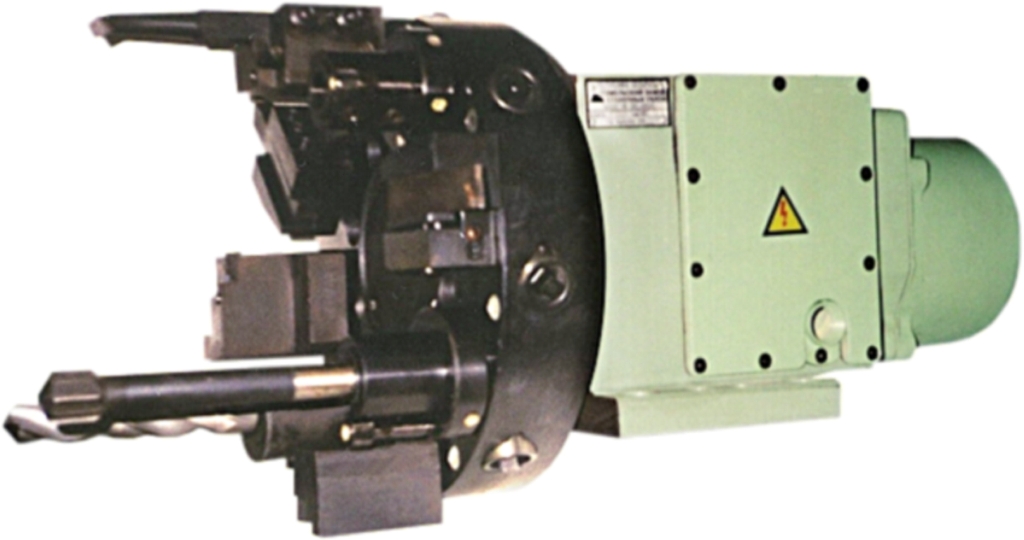

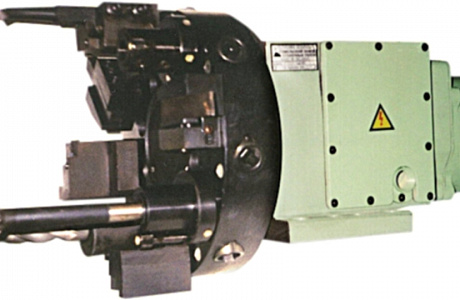

Головка автоматическая многопозиционная УГ9321

Назначение
Головки автоматические универсальные являются узлами токарных станков с различными системами числового программного управления и предназначены для крепления, установки и автоматической индексации режущего и вспомогательного инструмента. Головки  УГ8 имеют повышенный по сравнению с ранее выпускавшимися головками ресурс надежности по наработке на отказ.

Технические характеристики
1. Расстояние от базовой плоскости до оси автоматической головки, мм … 121
2. Количество позиций … 6
3. Размер отверстия под резцедержатель по ГОСТ 24900-81, мм … D50H7
4. Максимально допустимый крутящий момент от усилия резания, kH х м … 2,6
5. Стабильность фиксации инструмента, мкм:
- в радиальном направлении … 5
- в осевом направлении … 10
6. Мощность электродвигателя, кВт … 0,37
7. Габаритные размеры головки без инструментальных блоков, мм не более:
- длина х ширина х высота … 585х325х325
8. Масса (нетто/брутто), кг, не более … 122/142
9. Направление вращения … одностороннее
10. Посадочная поверхность для инструментального диска:
- диаметр, мм … Конусная 707’30”
- длина, мм … D139.719 (+0.004-0.008)
11. Габаритные размеры упаковки, мм, не более … 690х400х450

Входит в комплектность и стоимость станка
1. Кольцо резиновое 180-185-36-2-3 ГОСТ 9833 - 2 шт.

Поставляется то требованию заказчика за отдельную плату
1. УГ9321.0000.009 компенсатор – 1 шт.
2. УГ9321.0000.010 компенсатор – 1 шт.
