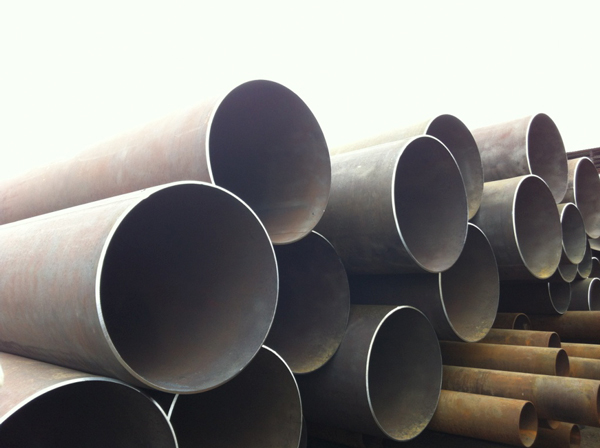

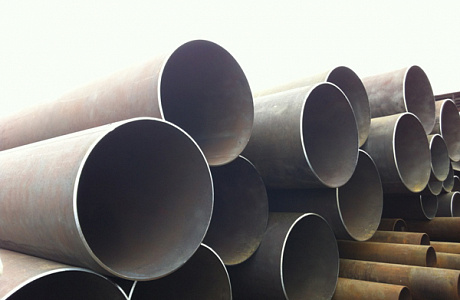

Труба магистральная ГОСТ 20295-85

ТУ 14-156-78-2008, ТУ 14-156-82-2009, ТУ 14-156-98-2013, ТУ 14-156-100-2017, ТУ 14-156-103-2014, ТУ 14-156-104-2014, ТУ 14-156-107-2015, ТУ 1381-006-53570464-2016, ТУ 1381-011-53570464-2012, ТУ 1381-012-05757848-2005, ТУ 1381-016-00186654-2010,

Область применения

Настоящий стандарт распространяется на стальные сварные прямошовные и спиральношовные трубы диаметром 114-1020 мм, применяемые для сооружения магистральных газонефтепроводов, нефтепродуктопроводов, технологических и промысловых трубопроводов.

Классификация

прямошовные диаметром 114-530 мм, изготовленные контактной сваркой токами высокой частоты;

спиральношовные диаметром 159-820 мм, изготовленные электродуговой сваркой;

прямошовные диаметром 530-1020 мм, изготовленные электродуговой сваркой.

В зависимости от механических свойств трубы изготовляют классов прочности: К 34, К 38, К 42, К48, К 50, К54, К 52, К 55, К56, К 60, К65, С345, С375, С390, С440, Х56, Х60, Х65, Х70, Х80.

Сталь: 09Г2С, 13ХФА, 13ГС, 13ГС-У, 09ГСФ, 17Г1С, 17Г1С-У, 10Г2ФБ, 10Г2ФБЮ, 09ГСФ, 17ГСУ, 10Г2ФБ,  10Г2ФБЮ, Ст3сп,  Сп3сп5, Ст20.

Трубы изготавливают длиной от 10,6 до 12,2 м включ.

Кривизна труб типа 1, исключая участок поперечного шва, не должна превышать 1,5 мм на 1 м длины, по требованию потребителя - 1 мм на 1 м длины.

Общая кривизна труб всех типов не должна превышать 0,2 % от длины трубы. По требованию потребителя общая кривизна труб типа 2 диаметром 530 мм и более не должна превышать 0,1 %, остальных труб - 0,15 % от длины трубы.

Трубы должны изготовляться из горячекатаной или термически обработанной спокойной и полуспокойной углеродистой стали по ГОСТ 380-2005и ГОСТ 1050-88 с ограничением массовой доли углерода не более 0,24 % и низколегированной стали в соответствии с требованиями табл. 5.

Марка стали выбирается предприятием - изготовителем труб с учетом требований по нормам механических свойств и ограничений по предельному содержанию элементов для углеродистой стали в соответствии с ГОСТ 380-2005и ГОСТ 1050-88, низколегированной стали - ГОСТ 19281-89.

Трубы изготовляют термически обработанными (по всему объему или по сварному соединению) и без термической обработки.

Концы труб с толщиной стенки 5 мм и более должны иметь фаску под углом 25-300.
