АУРА-7001-3

АУРА-7001-3

Автоматизированный комплект средств размагничивания для ремонта трубопроводов АУРА-7001-3 предназначен для автоматического размагничивания ремонтируемого участка трубопровода. В результате полного исключения эффекта "магнитного дутья" обеспечиваются условия для бездефектного качества сварки, сокращается продолжительность ремонтных работ.

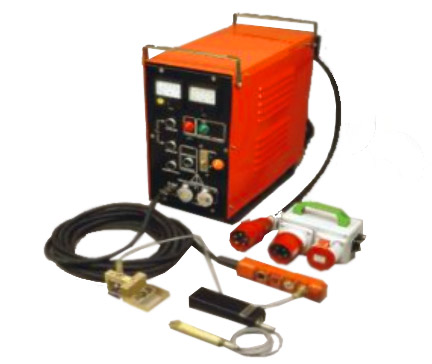

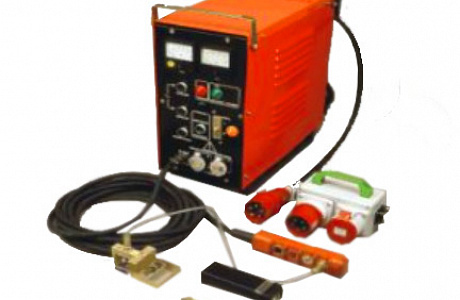

Состав комплекта:
- аппарат АУРА-7001-3;
- размагничивающие обмотки;
- переходная коробка;
- подводящие кабели;
- пульт дистанционного управления;
- кабель пульта дистанционного управления;
- электронный индикатор остаточного магнитного поля;
- датчик магнитного поля;
- шнур подключения датчика магнитного поля;

Технические характеристики комплекта АУРА-7001-3
диаметр труб    до 1400 мм включительно;
диапазон полей, мТл     2…250;
поля после размагничивания, мТл, менее     0,5…2;
длительность процесса    менее 1,5 мин на один цикл;
напряжение сети, В    380 ± 10%;
потребляемая мощность:
в импульсном режиме (длительность импульса 2 с)     10...20 кВт;
в номинальном режиме     до 1,5 кВт;
величина индицируемого магнитного поля, мТл     ± 0…250;
сохраняет работоспособность при     температуре от 45°С до +35°С
сохраняет работоспособность при     относительной влажности до 90% при 25°С.






















Массогабаритный характеристики:
      мм, менее     кг, менее
Размагничивающие обмотки (10 секций) на диаметр до 1400 мм       4500х650х50       80
Аппарат универсальный размагничивающий
автоматизированный (АУРА-7001-3)     560х490х260     42
Индикатор магнитного поля     240х50х25     0,2
Пульт дистанционного управления     210х45х25     0,5


















Эксплуатационные характеристики АУРА-7001-3
1. Методы размагничивания      Импульсный, компенсационный
2. Необходимость изменения технологии ремонта      Нет. Размагничивание осуществляется на открытых торцах трубопровода до монтажа ремонтной катушки и производства сварочных работ. Независимость работы сварщиков от процесса размагничивания. Размагничивание происходит параллельно с подготовкой ремонтной катушки.
3. Возможность качественной одновременной сварки двух стыков      Есть. Оба стыка размагничиваются независимо друг от друга. Процесс размагничивания одного стыка не влияет на уровень намагниченности другого.
4. Наличие пульта дистанционного управления      Есть.
5. Дублирование функций управления      Есть. Управление осуществляется либо с ПДУ, либо с лицевой панели устройства, что дает  возможность продолжения работы при выходе из строя ПДУ во время проведения ремонтных работ.
6. Возможность ремонта размагничивающих обмоток собственными силами       Есть. Применяются легкодоступные, стандартные кабели и разъемы.
7. Автоматизация      Есть.
8. Возможность автоматической работы по замкнутому циклу (без вмешательства оператора в процесс размагничивания  до достижения необходимого результата)      Есть. Применяются системы с обратной связью, что позволяет автоматически корректировать процесс.
9. Необходимость наличия квалифицированного оператора      Не требуется.
10. Наличие системы самодиагностики и защиты в процессе работы      Есть. Осуществляется постоянный контроль текущего режима работы аппарата. При возникновении аварийных режимов (короткое замыкание или обрыв в размагничивающих обмотках, неисправная работа ПДУ, поломка датчика магнитного поля, выход питающих напряжений за допустимые пределы и т.п.) аппарат индицирует их соответствующими световым и звуковым сигналом и автоматически останавливает процесс, что позволяет обеспечить безопасность оператора и исключить выход из строя аппарата в аварийных ситуациях (в т.ч. при неквалифицированных действиях персонала).
11. Необходимость постоянного и периодического технического обслуживания      Нет, т.к. в аппарате отсутствуют механические движущиеся узлы.
12. Транспортабельность       Перемещается вручную
13. Вес установки       42 кг
14. Вес обмоток       10 кг х 8 секций
15. Диаметр размагничиваемых труб       до 1400 мм включительно
16. Источник питания       Генератор 50 Гц, 3х380 В, 10...20 кВт
17. Габариты установки       560х490х260 (мм)
18. Диапазон размагничиваемых полей        2…250 (мТл)
19. Поля после размагничивания       менее 0,5…2 (мТл)
20. Длительность процесса размагничивания       менее 1,5 мин
