Труборезы серии ТР

Труборезы серии ТР
             Торцевание, снятие фаски с внутренних или наружных кромок стальных труб, резка – все это возможно выполнить с помощью труборезов серии ТР. Их разъемный корпус дает возможность установки на уже готовых трубопроводах. А также есть возможность выполнения работ на трубах из любой стали. Станок может быть оснащен тремя  типами  приводов:  электрическим, гидравлическим, пневматическим.
              Монтаж трубореза очень прост: две половины корпуса трубореза устанавливаются на трубе, закрепляются - центрируются (выравниваются). Труборез должен устанавливаться перпендикулярно обрабатываемой  трубе. Кулачки должны располагаться по горизонтальной и вертикальной оси ( 4-8  кулачков в зависимости от размера), каждый кулачек имеет отдельный привод, для точной и жесткой фиксации трубореза на трубе. Рабочим инструментом являются два резцедержателя: ход резца 0,1 мм/об. На труборез устанавливается 2 резца: один для отрезания края трубы, другой для снятия фаски.
Модель    Диаметр труб, мм    Частота вращения, мин-1    Пневмо- привод, л/мин    Электро-привод, ВТ    А, мм    В, мм    С, мм    Вес, кг
ТР-80    10-80    20    1 500    1 000    90    110    140    38
ТР-150    65-150    16    1 500    1 000    160    190    140    40
ТР-300    150-300    13    1 500    1 000    310    265    140    60
ТР-450    300-450    10    1 500    1 000    460    340    140    85
ТР-600    450-600    8    1 500    1 000    610    415    140    100
ТР-750    600-750    7    2 000    2 000    760    490    140    120
ТР-900    750-900    6    2 000    2 000    910    565    140    150
ТР-1 050    900-1 050    5    2 000    2 000    1 060    640    140    170
ТР-1 240    1 120-1 240    4    2 000    2 000    1 170    695    140    200
ТР-1 300    1 150-1 300    4    2 000    2 000    1 310    765    140    210
ТР-1 500    1 300-1 500    4    2 000    2 000    1 510    865    140    250
ОСНАСТКА:

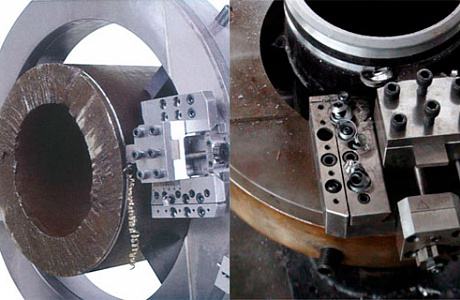

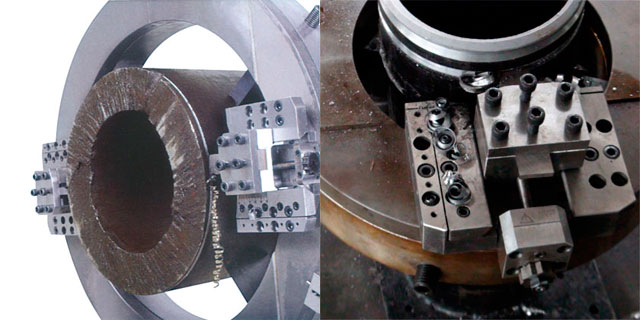

Копирующий суппорт.
Копирующие суппорта очень важная деталь при работе с трубами имеющими эллипсность. Жесткая конструкция разъемной рамы и суппортов на трубе гарантирует совмещение начальной и конечной точек траектории движения резца, а также отрезание трубы в плоскости, перпендикулярной оси трубы. Специальный суппорт- копир обкатывает трубу по наружной или внутренней поверхности, обеспечивая точное формирование геометрии притупления кромки в соответствии с овальностью трубы. Конструкция суппорта позволяет быстро менять резец без демонтажа станка с трубы, при этом резец жестко закреплен в суппорте, что исключает вибрацию системы "инструмент - деталь".

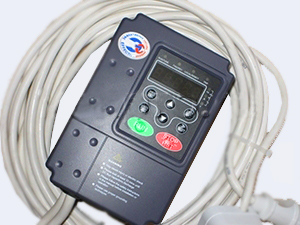

Преобразователь частоты
В процессе резки, торцевания и снятия фаски на трубах с помощью станков серии ТР возникает необходимость регулировки оборотов двигателя для оптимизации режимов обработки. Двигатели представленных станков не имеют встроенной регулировки частоты оборотов, в связи с чем используется дополнительное устройство в виде частотного регулятора ES022 ,позволяющее компенсировать указанный недостаток. Преимущество использования частотного регулятора особенно заметно при смене материала обрабатываемых труб с черной стали на трубы из цветных металлов или нержавейку. Правильный подбор частоты вращения режущего инструмента позволяет увеличить скорость и чистоту обработки выбранного материала. Оптимальный для выбранного материала режим обработки существенно снижает нагрузки на подвижные узлы станков и электропривод, что  позволяет продлить срок эксплуатации станка и режущего инструмента
Приспособление для внутренней расточки трубы (Державка поднутрения)
Державка поднутрения предназначена для держания специального резца.После отрезания трубы, с помощью специального приспособления, есть возможность сделать внутреннюю расточку
