Центраторы арочные наружные гидрофицированные ЦАН-Г
- Страна
- Россия
- Регион
- Саратов и Саратовская область
- totaltorg@bk.ru
- Сайт
- www.totaltorg.ru
- Телефон
- (8452)760-860,760-960
- Организация
- TOTAL TORG
- Категория
- Продам(предложение)
Центраторы арочные наружные гидрофицированные ЦАН-Г

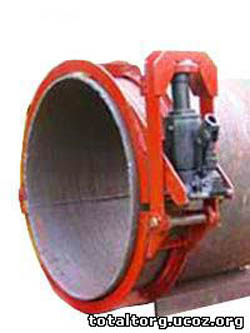

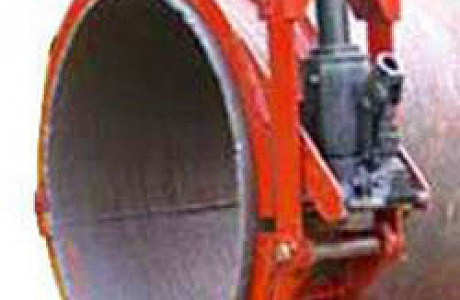

Центраторы арочные наружные гидрофицированные типа ЦАН-Г предназначены для центрирования торцов труб под сварку, захлестов, катушек, а также технологических и соединительных элементов в составе трубопровода. Диаметры центрируемых труб от 325 до 1420 мм при температуре окружающего воздуха в условиях эксплуатации от - 40 до + 40 С°. Разъемная конструкция, состоящая из шарнирно соединенных секций, обеспечивает удобство установки центратора на стык.

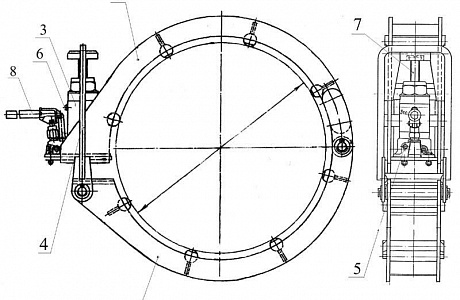

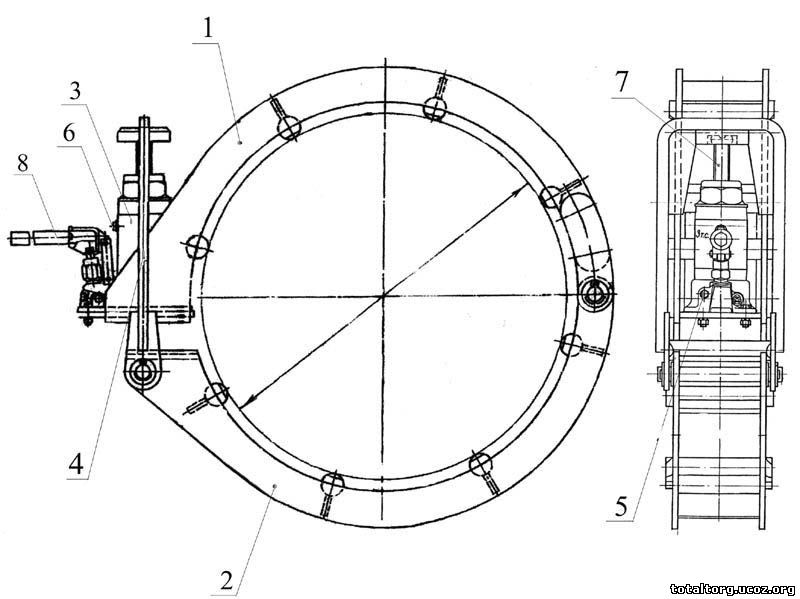

Центратор ЦАН-Г состоит из двух или трех дугообразных, шарнирно связанных между собой секций (поз.1). Количество секций определено конструктивно в зависимости от диаметра центрируемой трубы. Каждая секция имеет упоры, которыми обеспечивается симметричность взаимного расположения торцев труб. На консоли секции (поз.1) закреплен гидропривод центратора (поз.3) с максимально развиваемым усилием от 2 до 5 т.с. С нижней секцией (поз.2) шарнирно связан захват (поз.4) предназначенный для замыкания силовых секций центратора.
Техническая характеристика
Марка центратора Диаметр центрируемых
труб, мм Масса, кг
Развиваемое
усилие, тс Усилие на
рукоятке, кг
ЦАН 321-Г 325 27 3 30
ЦАН 421-Г 426 30 3 30
ЦАН 531-Г 530 34 3 30
Рабочая жидкость гидропривода – масло ВМГ3-С
Объем рабочей жидкости, л – 0,235
ЦЕНТРАТОРЫ АРОЧНЫЕ НАРУЖНЫЕ ГИДРОФИЦИРОВАННЫЕ ЦАН-Г С УСТРОЙСТВОМ РИХТОВКИ

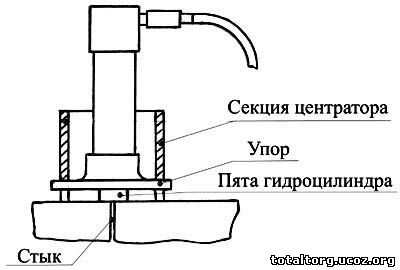

Центраторы арочные наружные гидрофицированные типа ЦАН-Г с устройством рихтовки предназначены для обеспечения симметричного совмещения торцев торцов труб при сборке под сварку. Центратор комплектуется гидрофицированным приспособлением для выравнивания (рихтовки) значительных местных несовпадений периметров торцев труб. Выравнивание осуществляется путем радиального перемещения упоров центратора. Сборка под сварку труб с незначительной эллипсностью возможна без применения гидрофицированного приспособления, благодаря основному гидроприводу, который развивает усилие до 12 т.с. Диапазон диаметров центрируемых труб - от 630 до 1420 мм при температуре окружающего воздуха в условиях эксплуатации от - 40 до + 40 С°.

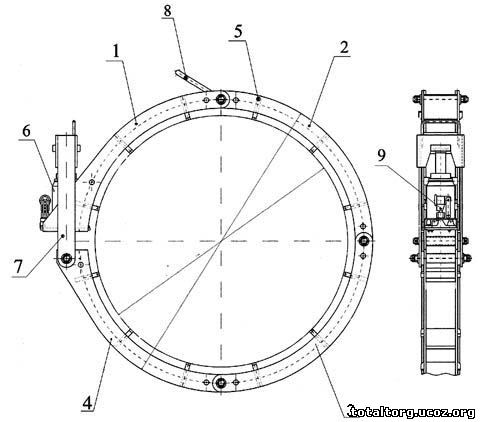

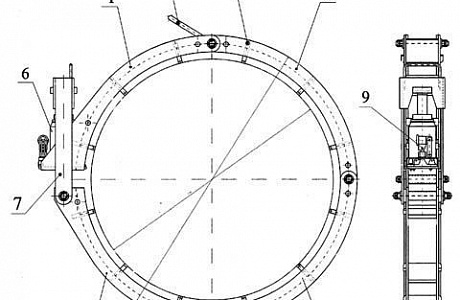

Центратор ЦАН-Г с устройством рихтовки состоит из четырех дугообразных, шарнирно связанных между собой секций (поз.1,2,3,4). Каждая секция снабжена тремя упорами (поз.5), которые обеспечивают стягивание торцев труб и симметричность их взаимного расположения. На секции (поз.1) жестко закреплен гидропривод центратора (поз.6) с максимально развиваемым усилием до 12 т.с. С секцией (поз.4) шарнирно соединен захват (поз.7) предназначенный для замыкания силовых секций центратора в замкнутую цепь.

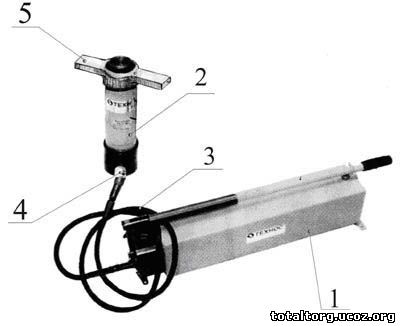

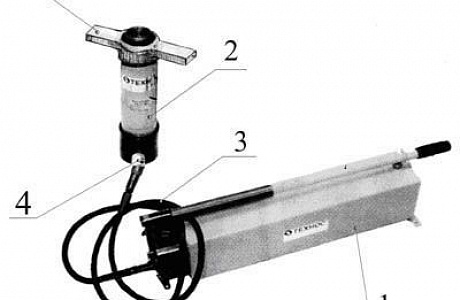

Комплект для рихтовки (Рис.2) состоит из насосной установки (поз.1), гидроцилиндра (поз.2), с навернутым на него упором (поз.5), рукава высокого давления (поз.3), который подключается к гидроцилиндру через быстроразъемное соединение (поз.4). Максимальное усилие рихтовки создаваемое гидроцилиндром - 6 т.с.
Для исправления значительных вмятин на торцах труб предлагаем Вам использовать гидрофицированные устройства для правки кромок труб УП1 и УП-Г.
