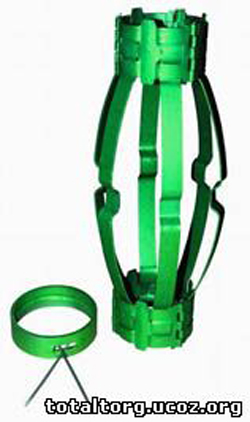

Центраторы пружинные ЦЦ-2

Центраторы пружинные ЦЦ-2
Центраторы предназначены для центрирования обсадных колонн при пуске и цементировании их в наклонно-направленных и вертикальных скважинах глубиной до 5000 м. Применение центраторов позволяет получить равномерный зазор между обсадной трубой и стенками, что исключает возможность контакта между ними и существенно продлевает срок службы труб за счет уменьшения скорости коррозии.
Центраторы типа ЦЦ2 отличаются от центраторов типа ЦЦ наличием П-образной выштамповки в средней части рессор, обеспечивающей гарантированный зазор, не менее, 18 мм между трубой и стенками скважины.

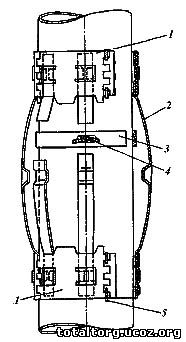

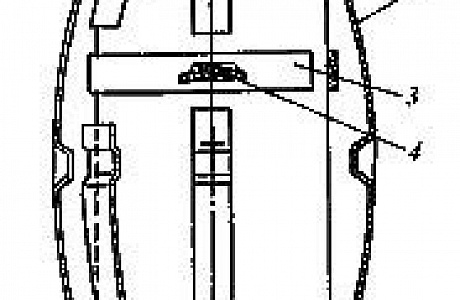

Центратор пружинный типа ЦЦ для обсадных труб: 1 – петля сегментная; 2 – планка пружинная (рессора); 3 – кольцо стопорное; 4 – клин витой (ключ); 5 – ось Центратор типа ЦЦ одевается на обсадную трубу и состоит из сегментной петли 1, пружинных планок (рессор) 2, стопорного кольца 3, ключа 4 и оси 5.
Технические характеристики
Показатель    ЦЦ2-146/216    ЦЦ2-168/216    ЦЦ2-245/295
Наружный диаметр, мм    225-240    244-262    320-340
Внутренний диаметр, мм    148-150,5    171-173,5    248-251
Максимальная радиальная нагрузка, кН (кгс)    8,0 (815)    8,0 (815)    10,5 (1050)
Максимальная осевая нагрузка, кН (кгс)    1,2 (1200)    1,8 (1800)    1,8 (1800)
Деформация при максимальной радиальной нагрузке, мм, не более    2    2    2
Температура хранения, °С    От -50 до + 60    От -50 до + 60    От -50 до + 60
Число рессор    6    6    8
Масса центратора, кг, не более    9,2    10,5    16,0
