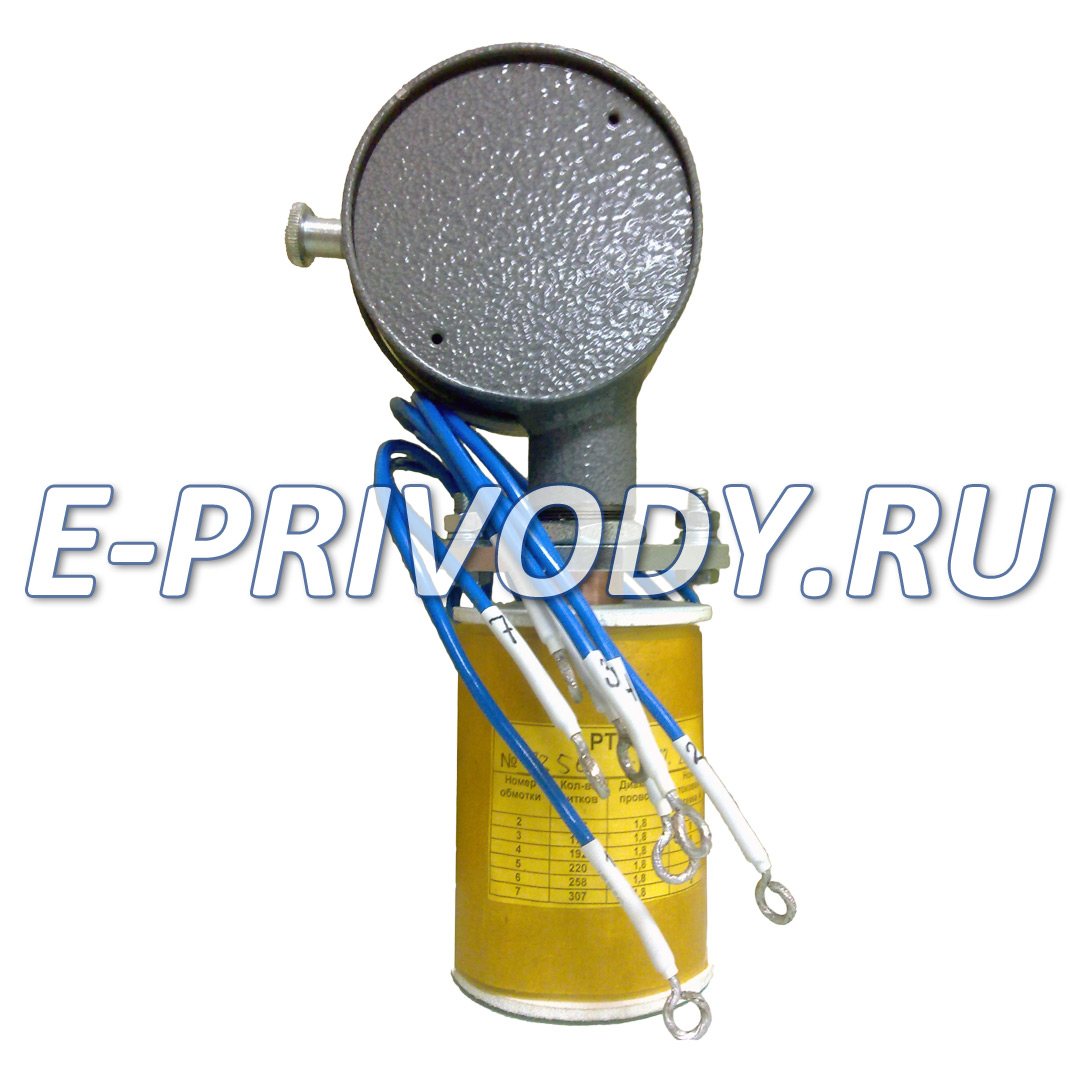

Реле РТВ

Реле РТВ используется как элемент дистанционного автоматического управления пружинных приводов типа ПП-61, ПП-67, ПП-67К, ППМ-10. Используются в следующих схемах релейной защиты: 11220, 11222, 11224, 11226, 22000, 22200, 22240, 22400.

Реле РТВ выполняется в шести вариантах. Диапазон уставок номинальных отключающих токов 5-35 А. Отклонение тока срабатывания реле РТВ относительно тока уставки по шкале в пре делах +/-10%. Погрешность тока срабатывания на одной уставке 4%.

Реле РТВ имеют ограниченно зависимую характеристику выдержки времени. Выдержка времени срабатывания реле РТВ в не зависимой от величины тока части ее характеристики плавно регулируется от 0 до 4 сек., погрешность выдержки времени не более 0,2 сек.

Модификации реле РТВ отличаются жесткостью пружины. Минимальный коэффициент возврата реле РТВ - 0,61. При работе реле РТВ в не зависимой от величины тока части, характеристики выдержки времени коэффициент возврата возрастает и равен:

а) для реле РТВ-I; РТВ-II; РТВ-III - 0,75-0,80;
б) для реле РТВ-IV; РТВ-V;РТВ-V - 0,95-0,98.

Масса реле РТВ - 2,3 кг.
